1.实验目的
1)研究电容、电感在电路中的作用。
2)研究频率对电抗的影响。
3)学习使用信号发生器、交流毫伏表。
2.实验软件
Proteus仿真软件
3.实验内容与步骤
仿真元件类型及参数
元件 | 搜索关键字 | 参数 |
电感 | INDUCTOR | 根据要求设置 |
电容 | CAP | 根据要求设置 |
电阻 | RES | 根据要求设置 |
开关 | SW-ROT-3 | |
直流电压源 | DC | 从激励源模式里找 |
交流电压源 | 正弦 | 从激励源模式里找 |
直流电压表 | DC VOLTMETER | 从虚拟仪器模式找 |
直流电流表 | DC AMMETER | 从虚拟仪器模式找 |
交流电压表 | AC VOLTMETER | 从虚拟仪器模式找 |
交流电流表 | DC AMMETER | 从虚拟仪器模式找 |
接地端 | GROUND | 从终端模式里找 |
电源 | POWER | 从终端模式里找 |
1)测量电容、电感、电阻分别在交、直流电路中的电流。

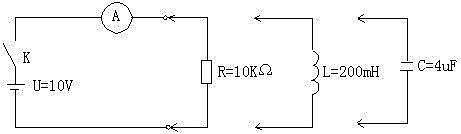

(1)按图5-1接线,将R、L、C分别接入直流电路中,测量电路中的电流,将结果填入表5-1中。
图5-1

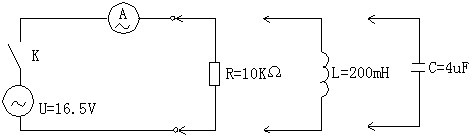

(2)按图5-2接线,将R、L、C分别接入交流电路中,测量电路中的电流,将测量的结果填入表5-1中。
图5-2
表 5-1
直流U=10V | 交流U=16.5V | |
IC(mA) | ||
IL (mA) | ||
IR(mA) |
2、研究R、L、C在交流电路中、元件上的电流和电压有效值之间的关系。

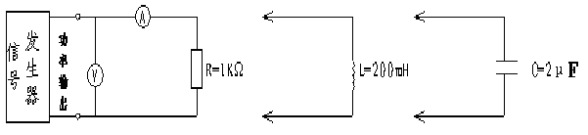

按图5-3接线,调节信号发生器f=50HZ,电压U分别为1V、2V、3V、4V,测量电路中的电流,记入表5-2。
图5-3
表5-2
U (V) | 1 | 2 | 3 | 4 |
IC(mA) | ||||
IL (mA) | ||||
IR(mA) |
1) 测量交流电路中,测量在不同电源频率f下,R、L、C元件上的电流。
按图5-3接线,改变电源频率,同时维持电源电压为4V,测量电路中的电流
将测量结果填入表5-3。
表5-3
f(HZ) | 50 | 80 | 100 | 150 | 200 |
IC(mA) | |||||
IL (mA) | |||||
IR(mA) |
