实验七 三相电路
一、实验目的：
1、学习三相负载Y型和△型的连接方法。
2、掌握三相负载的线电压和相电压，线电流和相电流的关系。
3、了解中线的作用。
二、实验软件
Proteus仿真软件
三、预习要求及实验说明：
1、三相电路中负载有几种接法？目前照明属于哪种接法？
2、Y接法的三相三线制电路，当三相负载不对称时，负载中点与电源中点有无电位差？为什么？
仿真元件类型及参数
元件 | 搜索关键字 | 参数 |
三相电源 | V3PHASE | 频率50HZ 有效值220V |
灯泡负载 | LAMP | 220V 2420欧姆 |
开关 | SWITCH | |
交流电压表 | AC VOLTMETER | 从虚拟仪器模式找 |
交流电流表 | DC AMMETER | 从虚拟仪器模式找 |
接地端 | GROUND | 从终端模式里找 |
四、实验内容与布骤：
1、熟悉实验板。

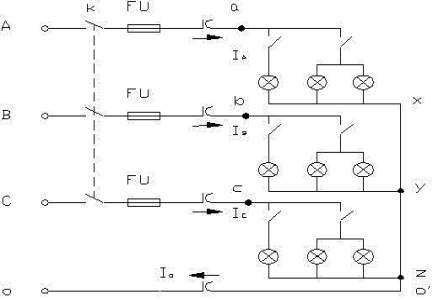

图7－1
2、负载Y形连接实验。
（1）按图7-1电路接线，接好后请教师检查。
（2）接通电源，按表7-1要求测量各电压和电流。
表7-1
开灯 盏数 | Vax (V) | Vby (V) | Vcz (V) | Vab (V) | Vbc (V) | Vca (V) | Voo’ (V) | IA (A) | IB (A) | IC (A) | IO (A) | ||||
A | B | C | |||||||||||||
有中线 | 平衡 | 3 | 3 | 3 | |||||||||||
不平衡 | 1 | 2 | 3 | ||||||||||||
无中线 | 平衡 | 3 | 3 | 3 | |||||||||||
不平衡 | 1 | 2 | 3 | ||||||||||||
3、负载△形连接实验。
（1）按图7-2电路接线，接好后请教师检查。
（2）接通电源，按表7-2要求测量各电压、电流。

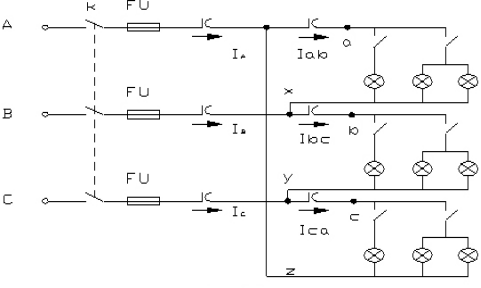

图7-2
表7-2
开灯 盏数 | Vab (V) | Vbc (V) | Vca (V) | IA (A) | IB (A) | IC (A) | Iab (A) | Ibc (A) | Ibc (A) | |||
A | B | C | ||||||||||
平衡 | 3 | 3 | 3 | |||||||||
不平衡 | 1 | 2 | 3 | |||||||||
