实验八  双口网络测试

一、实验目的

1、学习测定无源线性二端口网络的参数。

2、了解二端口网络特性及等值电路。

二、实验仪器设备

1、电路实验箱      一台

2、数字万用表      一台

三、预习要求及实验说明

1、无源线性二端口网络（如图8-1所示）可以用网络参数来表征它的特征，这些参数只决定于二端口网络内部的元件和结构，而与输入（激励）无关。网络参数确定后，两个端口处的电压、电流关系即网络的特征方程就唯一的确定了。

                                图8-1

2、若将二端口网络的输出电压（）和电流（）作为自变量，输入端电压和电流作因变量，则有方程

式中A、B、C、D称为传输参数，分别表示为：

          A是输出端开路时两个电压的比值，是一个无量纲的量。

        B是输出端短路时短路转移阻抗。

          C是输出端开路时开路转移导纳。

        D是输出端短路时两个电流的比值，是一个无量纲的量。

当二端网络为互易网络时，有

AD - BC = 1

因此，四个参数中只有三个是独立的。如果是对称的二端口网络 ，则有

A = D

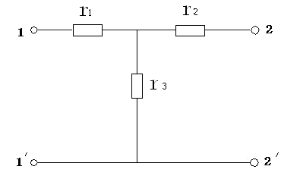

3、无源线性二端口网络的外特性可以用三个阻抗（或导纳）元件组成的T型等效电路来代替（如图8-2所示）

图 8-2

若已知网络的T参数，则阻抗r1 、r2、 r3分别为：

r1=       r2=         r3=

四、实验内容与步骤

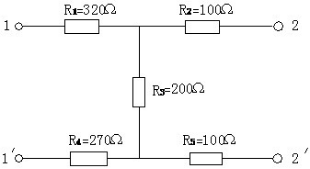

1、按图8-3接线。令=10V 将端口2-2ˊ处开路，测量、。将2-2ˊ处短路，测量、。并将结果填入表8-1。

                     图 8-3

表8-1     =10V

2、计算出T参数值及T型等效电路中的电阻r1、r2、r3，将计算结果填入表8-2。

表8-2         =10V

3、组成图2-3双口网络的T型等值电路(如图8-2)，在1-1ˊ处加入U1=10V,分别将端口2-2ˊ处开路和短路,分别测量、和、，并将结果填入表8-3。比较表8-1和表8-3，验证T型等值电路的等效性。

表2-3          =10V
