实验二 安防系统实验
一.实验目的
1.认识系统中提到的各种设备。
2.了解探测器的功能、工作原理和接线。
二、实验设备
防盗报警系统是预防抢劫、盗窃等意外事件的重要措施。系统采用点、线、面、空间各种类型的报警器自动探测布防监控区域内的入侵行为,产生报警信号显示并采取对策。
系统主要有报警传感器(探测器)、报警控制器和信号传输部分组成。
报警器分点控制型、线控制型、面控制型、空间控制型4大类。本实验装置采用的报警器分为以下4类:
◆ 点控制型:紧急按钮
◆ 线控制型:主动式红外报警器
◆ 面控制型:幕帘探测器
◆ 空间控制型:三鉴探测器

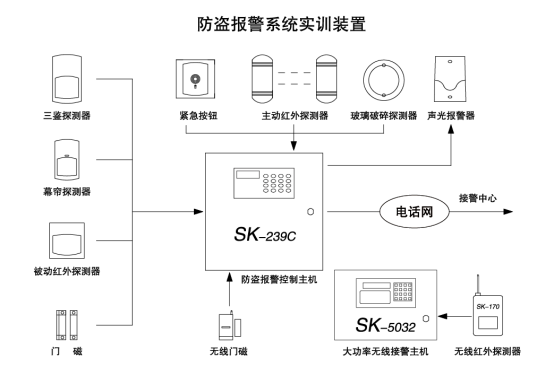

整个实验系统的示意图如下:
图2-1 实验系统示意图
三、实验内容
实验台上电前的准备:将实验台上的三个红外探测器用布罩住并固定,防止实验时误触发。
实验台上电:闭合实验台左下角的空气断路器。
1.防盗报警系统的认识
注意观察系统接线的线标,或利用万用表检查各探测器与报警控制主机SK-239C的接线。
根据实验系统实际接线情况,将防盗报警系统的控制主机SK-239C与探测器联合使用的接线图绘制出来。
SK-239C的接线端子示意图:
图2-2 SK-239C接线端子示意图
2.探测器的测试
测试实验台上部分探测器。
1)紧急按钮(点型探测器)
工作电压:DC12V 23A电池
工作电流:报警时≤20MA,待机时≤5UA
实验步骤:依据下表测试紧急按钮,用万用表测试其输出常闭触点是否断开,并观察报警控制主机的指示情况记录下来。
检测项目 | 按钮按下 | 用钥匙将按钮复位 |
检测结果(常闭触点状态) | ||
SK-239C报警指示(哪个灯亮,进行报警) |
2)主动红外探测器(线形探测器)
它分为透光器与受光器两部分,探测距离:室内90米,室外30米。镜片可调角度:水平方向±900,垂直方向±240。触发响应时间:可选择50~700m秒。
其工作原理就是透光器投射出的红外线,受光器能够接受到则不会发出报警信号,如有人或物从中通过当住了光线,受光器接受不到光线,则发出报警信号。此报警即是探测器的常闭触点断开。
实验步骤:在发射和接收机之间放上一个遮挡物(如:书本或手)遮住红外光线,看报警控制主机是否有报警信号提示,即常闭触点是否开路。记录结果。
检测项目 | 放置遮挡物 | 取走遮挡物 |
SK-239C报警指示(哪个灯亮,进行报警) |
3)门磁
门磁是用来检测门是否关闭的一个小型感应器,门关闭时输出闭合信号(用万用表测量电阻为0),门打开时输入开路信号(用万用表测量电阻无穷大)。
实验步骤:依据下表测试无线门磁探测器,记录其是否发出警报。
检测项目 | 门磁开关打开 | 门磁开关闭合 |
SK-239C报警指示(哪个灯亮,进行报警) |
3.SK-239C与探测器的报警实验
实验步骤:
1)控制主机的设置
(1)打开主机箱柜门,把“授权/关闭开关”拨至“SQ”处。
(2)开通防区布防。
按“复位”、“电话”键,再按“1”、“5”、“确认”键,显示“15”;
依次按下“1”、“2”、“3”、“4”、“5”、“6”、“7”、“8”和“确认”键,显示“15 12345678”。表示第1、2、3、4、5、6、7、8防区受布撤防控制,布防时防区才会报警;撤防时防区不报警。(此处的报警指的是控制主机发出报警声。)
(3)遥控器对码学习。
学习(增加)新的遥控器:按“复位”、“电话”键,再按“5”、“0”和“确认”键,输入“01”按“确认”键,此时按下遥控器的解锁键,若主机发出“B-”一声提示音并显示一串地址,表示学习成功。若此地址被占用,可以用下一地址学习,或删除此地址进行以上步骤学习。
删除已对码的第一个遥控器:按“复位”、“电话”键,再按“5”、“0”和“确认”键,输入“01”按“确认”键,再按“#”键,主机发出“B”的一声,表示删除成功。删除所有已学习的遥控器,把遥控器的序号输入为“00”即可。
(4) 把“授权/关闭开关”拨至“OFF”处,控制主机设置完成。
2)布防
按下遥控器锁键(布防键),主机上布防灯亮。
此时触发门磁、紧急报警按钮或主动红外探测器,则控制主机报警。
按下遥控器解锁键(撤防),再按“复位”,控制主机停止报警。记录报警现象。
检测项目 | 报警指示(是或否) |
紧急按钮按下 | |
紧急按钮复位 | |
门磁开关打开 | |
门磁开关闭合 | |
主动红外探测器遮挡 | |
主动红外探测器不遮挡 |
